LUGBLUGB渦街流量計系列

LUGB寬量程渦街流量計/漩渦流量計一般特點： 1 、最小流量值低、流量范圍大； 2 、結構簡單，無運動磨損部件； 3 、測量精度高，阻力損失。 4 、安裝方便，維修簡易。LUGB就地顯示型渦街流量計一般特點： 1 、最小流量值低、流量范圍大； 2 、結構簡單，無運動磨損部件； 3 、測量精度高，阻力損失。 4 、安裝方便，維修簡易； 5 、可遠距離傳輸流量信號，并能與計算機連網，實現集中管理； 6 、完整的傳感器通徑，具有 10mm ～ 500mm 的 20 種不同通徑的傳感器。 LUGB高溫型渦街流量計獨具特點： 1、 拓寬了被測介質的溫度范圍； 2、 常溫流體工況下可不斷流在線維修。LUGB插入式渦街流量計功能特點 1、 性價比高，可廣泛的適用于各種大口徑管道氣體、液體、蒸汽的流量計量。 2、 結構簡單，可實現不斷流拆裝。壓力損失小3、量程比范圍寬，范圍度達10-15。

該公司產品分類： 液位計 流量計算儀 浮子流量計 智能電磁流量計 孔板流量計 渦輪流量計 渦街流量計 v錐流量計 儀器儀表

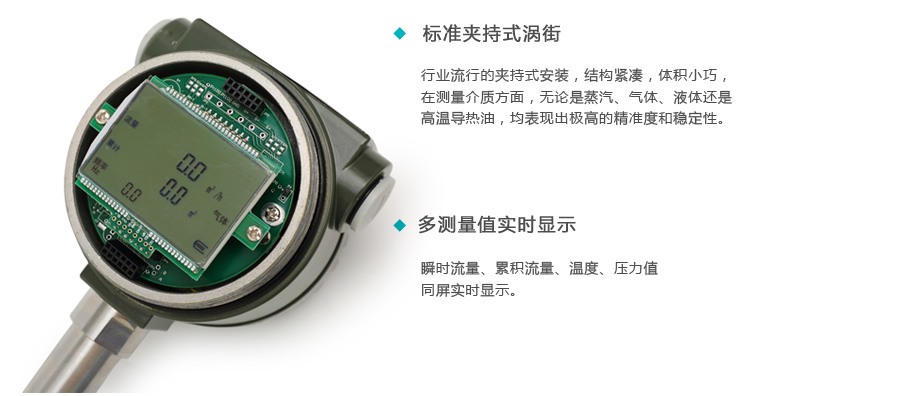

MIK-LUGB渦街流量計



產品簡介    MIK-LUGB渦街流量計的特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。適用介質：過熱蒸汽、飽和蒸汽、壓縮空氣、氮?dú)、水、油、酒精和苯類等?/span>

產品特點

參數規格

產品選型

公司介紹杭州米科傳感技術有限公司依托國內外的先進技術與創新能力，米科傳感在各個領域不斷突破創新，最終涵蓋流量，壓力，液位，溫度，水質五大領域傳感器的研發制造，并成為提供成套自動化解決方案供應商。產品應用涵蓋全球眾多國家和地區，涉及食品、醫藥、市政工程、石油化工、生產制造等各個領域，真正成為優質的過程自動化解決方案供應商。服務承諾

米科為您定制專屬服務，從售前、售中、到售后，專業服務，讓您安心選購，選擇米科，選擇專業。

公司常規免費服務內容：

1

一對一工程師技術支持

包含：電話選型、指導安裝，以及行業技術咨詢

2

產品終身免費升級

包含：產品及配套軟件免費升級，說明、產品冊等資料更新?lián)Q代

3

30天無理由退換貨

包含：非定制產品可享受30天免費退換貨服務，確保您購買的產品可靠、適用；

      特殊定制產品，可與業務員協商解決；

4

上門指導安裝

包含：根據現場使用情況，米科將會為您提供最快捷、方便的服務方式【如需上門指導安裝，必須提前3個工作日預約】

5

上門售后服務

包含：根據現場使用情況，米科將會為您提供最快捷、方便的服務方式【如需上門指導安裝，必須提前3個工作日預約】



已開通服務的20座地級市范圍如下：

遼寧：沈陽：和平區、沈河區、皇姑區、大東區、鐵西區

北京：北京：東城區、西城區、朝陽區、豐臺區、海淀區、順義區、通州區、大興區

山東：濟寧：兗州區、任城區、高新區、嘉祥縣

      濟南：市中區、槐蔭區、歷下區、長清區、齊河縣

江蘇：南京：玄武區、秦淮區、鼓樓區、建鄴區、雨花臺區

      昆山：主城區

湖北：武漢：武昌區、漢陽區、洪山區、青山區

湖南：長沙：芙蓉區、天心區、岳麓區、開福區、雨花區、望城區

四川：成都：武侯區、錦江區、青羊區、金牛區、成華區

云南：昆明：五華區、盤龍區、官渡區、西山區、呈貢區

江西：南昌：東湖區、西湖區、青云譜區、青山湖區、灣里區、新建區

上海：上海：黃浦區、徐匯區、長寧區、靜安區、普陀區、虹口區、楊浦區

浙江：杭州：拱墅區、西湖區、上城區、下城區、江干區、濱江區，蕭山區

      紹興：越城區、柯城區、上虞區

      嘉興：南湖區、秀洲區、平湖市、嘉善縣

      寧波：海曙區、江北區、北侖區、鎮海區

      金華：婺城區、金東區，義烏縣、蘭溪縣

      衢州：柯城區、衢江區、龍游縣

      臺州

      溫州

福建：福州：鼓樓區、臺江區、倉山區、晉安區、馬尾區

該公司產品分類： 數顯壓力變送器 單晶硅壓力變送器 雷達液位計 溫度測量儀 溫度/濕度記錄儀 隔離器 電壓變送器 有紙記錄儀 超聲波液位計 數顯壓力表 差壓變送器 浮子/轉子流量計 超聲波流量計 溫度變送器 引線式溫度傳感器 溫度儀表系列 投入式液位變送器 液位儀表系列 無紙記錄儀 記錄儀表系列

XRLUGB渦街流量計

XRLUGB渦街流量計概述渦街流量儀表是根據卡門渦街理論，利用了流體的自然振動原理，以壓電晶體或差動電容作為檢測部件而制成的一種速度式流量儀表。該儀表具有無可動部件、測量范圍度大、介質適應性廣、測量精度高、檢定周期長、傳輸信號距離遠、壓力損失小、結構簡單、運行可靠、使用壽命長、安裝維護方便等許多顯著優點。現在渦街流量計已廣泛地應用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體（氧氣、氮?dú)鈿錃、天然氣、煤氣等?nbsp;、水和液體（如：水、汽油、酒精、苯類等）的計量和控制；已慢慢發展成為流量儀表行業中的主導產品之一。                       法蘭夾裝式渦街流量計                  溫壓補償一體化渦街流量計產品特點1、結構簡單牢固，無可動部件，可靠性高2、傳感器陶瓷內芯設計，工作溫度范圍寬，介質溫度可達350℃3、外置式探頭，不易堵塞，抗污性能好4、測量范圍寬，一般范圍度可達1:15以上5、表體采用不銹鋼材料，美觀、耐腐蝕6、壓損小，能量損失低,便于節能7、適用范圍廣，廣泛適用于一般氣體、蒸汽及液體的計量主要技術參數一．渦街流量計適用范圍：氣體：空氣、二氧化碳、氧氣、氮?dú)、煤氣、天燃、沼氣和其他各種化學氣體液體：水、高溫水、油、食品液、化學液等蒸汽：飽和蒸汽、過熱蒸汽二．技術參數

公稱通徑   15，20，25,32，40，50，65，80，100，125，150，200，250，300
公稱壓力（MPa）   1.6   2.5   4.0 大于25MPa協議訂貨
介質溫度（℃）   壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）
本體材料   不銹鋼304，（其它材料協議供貨）
允許振動加速度   壓電式:0.2g      電容式:1.0～2.0g
精確度   ±1%R，±1.5%R，±1FS
范圍度   1：6～1：15
供電電壓   傳感器：+12V DC，+24V DC，電池供電型：3.6V電池
輸出信號   方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V
壓力損失系數   符合JB/T9249標準　Cd≤2.4
防爆標志   本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防護等級   普通型IP65     潛水型 IP68
環境條件   溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質   氣體、液體、蒸汽
傳輸距離   三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 （4～20mA）：負載電阻≤750Ω
流量選型表及外形尺寸一．流量選型表
儀表口徑 （mm）   液體   氣體
測量范圍 （m3/h）   小信號切除頻率值 （Hz）   測量范圍 （m3/h）   小信號切除頻率值 （Hz）
15   0.3-6   10   2.2-30   60
20   0.6-12   10   4-50   60
25   1.2～16   10   7-55   50
32   1.6-30   5   18-130   45
40   2～40   5   27～205   40
50   3～60   4   35～380   30
65   5-100   3   60-700   25
80   6.5～130   2   86～1100   20
100   15～220   2   133～1700   15
125   20-340   1   240-2800   13
150   30～450   1   347～4000   10
200   45～800   1   560～8000   5
250   65～1250   1   890～11000   5
300   95～2000   1   1360～18000   5
（300）   100～1500   2   1560～15600   45
（400）   180～3000   2   2750～27000   45
（500）   300～4500   2   4300～43000   45
（600）   450～6500   2   6100～61000   45
（800）   750～10000   2   11000～110000   45
（1000）   1200～1700   2   17000～170000   45
>（1000）   協議     協議
注：表中（300）～（1000）口徑為插入式二．儀表尺寸
口徑 （mm）   A   B   C   CH
15~25   70   55   390   455
40   85   80   385   440
50   85   90   390   450
65   85   105   400   470
80   90   120   420   480
100   85   140   440   500
125   95   168   465   530
150   100   194   490   560
200   102   248   545   610
250   115   300   600   660
300   130   350   650   710
口徑 （mm）   DN250   DN300   DN400   DN500   DN600   DN800- 2000
L   60.5   58   65.5   60.5   55.5   45.5
                                                             儀表選型
XRLUG   □   -□   □   □   □   □   □
  檢測方式   連接方式   測量介質   公稱通徑   使用環境   輸出信號   本體材質
  B-壓電式 E-電容式   1-法蘭夾裝 2-法蘭連接 3-簡易插入 4-球閥插入   1-氣液通用 2-液體 3-氣體 4-蒸汽   DN15 －－ DN300 （mm）   P-普通型 B-防爆型   1-脈沖 2-4-20Ma電流輸出，液晶顯示 3-RS485 4-電池供電 5-溫壓補償一體，4-20Ma輸出 6-溫壓補償一體，電池供電   B-304 L-316
選型說明：例如測量蒸汽，儀表通徑DN50，普通型，輸出4-20Ma電流信號，法蘭卡裝式，型號為：XRLUGB-1450P2B

該公司產品分類： 電磁流量計 渦輪流量計 定量控制儀 定量控制系統

精川JC-LUGB型渦街流量計（LUGB渦街流量計、氣體渦..精川JC-LUGB型渦街流量計（LUGB渦街流量計、氣體渦..

精川JC-LUGB型渦街流量計

類似名稱有：渦輪流量計，氣體渦輪流量計，流量計，電磁流量計，渦街流量計，管道流量，氣體流量，流量計量



一、產品概述：

精川JC-LUGB型渦街流量計是根據流體卡門原理而研制成的用來測量氣體、蒸汽或者液體流量的一種新型流量計，并可作為流量變送器運用于自動化控制系統中。該系列流量計采用的差動技術，配合隔離、屏蔽、濾波等措施，大大提高了產品的抗震性，克服了小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，了產品的性。精川JC-LUGB型渦街流量計被廣泛運用于大、中、小型各種管道給排水，工業循環，污水處理，油類及化學試劑以及壓縮空氣，飽及過熱蒸汽、天然氣及各種介質流量的計量。

精川JC-LUGB型渦街流量計分為普通型和溫壓補償型兩種。普通型是指測量單量信號，溫壓補償型可同時實現溫度、壓力、流量的測量。每種形式都有分體式和一體式兩種可供選擇，以適應和方便不同的安裝環境。



類似名稱有：渦輪流量計，氣體渦輪流量計，流量計，電磁流量計，渦街流量計，管道流量，氣體流量，流量計量

二、工作原理：

精川JC-LUGB型渦街流量計是由直接接觸流體的漩渦發生器，檢測探頭及相應的電子線路等組成的。當流體流經殼體內垂直放置的漩渦發生器時，在其后方兩側交替地產生兩列漩渦（參見下圖），這種漩渦被稱為卡門漩渦。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門漩渦的頻率與流體的流速成正比，并給出了頻率與流速的關系方程式：



式中：f——漩渦分離頻率（HZ）；               U

     u——管道內流體平均流速（m/s）；f =             ·Sr

     d——漩渦發生體迎流寬度；        （1-1.25d/D）

     D——傳感器殼體內徑；

     Sr——斯特勞哈爾數，無量綱數。對于一定柱形的漩渦發生體，在一定流量范圍內，是雷諾數的函數，在正常流量范圍內可以認為是常數。



由上式可知，在漩渦發生器迎流寬度d和斯特勞哈爾數Sr為已知條件下，可以通過測量漩渦的分離頻率而確定管道內流體平均流速U和體積流量Qv

Qv=3600·Uπ（D/2）2



流體傳感器是單位體積流量Qv產生的脈沖個數n稱為傳感器的儀表系數K：



                 n

K=          （N/ m3）

                 Q



由漩渦產生的交變力作用在檢測探頭上，使其內部埋設的壓電元件產生電荷頻率信號，經前置檢測電器放大轉換處理后，輸出與體積流量成正比的脈沖信號，或者換成標準信號輸出。配接流量顯示儀及溫度、壓力傳感器后，可進行各種參數的運算、顯示和累計等。

類似名稱有：渦輪流量計，氣體渦輪流量計，流量計，電磁流量計，渦街流量計，管道流量，氣體流量，流量計量

三、產品特點：

精川JC-LUGB型渦街流量計具有如下特點：

  • 結構精致而牢固，無可動部件，可穩定運行；
  • 安裝方式簡單而靈活，維護方便；
  • 輸出信號為脈沖頻率信號，精度高，零點無漂移；
  • 結構形式多樣，有管道式和插入式，分體式和一體式可供選擇；
  • 精確度高，通常液體的測量精度為±1.0%，氣體的測量精度為±1.5%；
  • 測量量程范圍寬，在雷諾數為2X104－－7X106范圍內，可達1：20；
  • 壓力損失較小，運行費用低，更具節能意義；
  • 功耗小，電池耐用，抗震性能強；
  • 可對累計流量進行掉電保護，保護時間可達10年以上；

類似名稱有：渦輪流量計，氣體渦輪流量計，流量計，電磁流量計，渦街流量計，管道流量，氣體流量，流量計量

四、技術參數：

精川JC-LUGB型渦街流量計的一些基本參數如下：

執行標準

渦街流量傳感器（JB/T9249-1999）

儀表口徑

15、20、25、32、40、50、65、80、100、125、150、200、250、300

公稱壓力

1.6Mpa、2.5Mpa、4.0Mpa（其他可定制）

精度等級

液體：±1.0%

氣體或蒸汽：±1.5%、±1.0%

量程比

1:10、1:15、1:20

傳感器材質

304不銹鋼、316（L）不銹鋼等

環境條件

介質溫度：-40℃～+250℃、-40℃～+350℃

環境溫度：-20℃～+60℃

相對濕度5％～90％

大氣壓力86～106Kpa

工作電源

A：外部電源，+24VDC±15%，紋波≤±5%，適用于4-20mA輸出，脈沖輸出，RS485等；

B：內部電源，1組3.0V10AH鋰電池，電池電壓在2.0-3.0V時均可正常工作。

信號輸出功能

脈沖信號，4-20mA電流信號

通訊輸出功能

RS485，hart協議通訊等

信號線接口

普通型：霍斯曼接頭或自帶三芯電纜；

防爆型：內螺紋M20×1.5

防爆等級

ExiaIICT5或ExdIIBT6

防護等級

IP65或更高（可定制）

類似名稱有：渦輪流量計，氣體渦輪流量計，流量計，電磁流量計，渦街流量計，管道流量，氣體流量，流量計量



五、型號說明及選型：

JC-LUGB-□-□-□-□-□-□-□         ① ② ③ ④ ⑤ ⑥ ⑦①：鏈接方式：分為法蘭連接（1）和法蘭夾持（2）；

②：測量介質：分為氣體（1）、液體（2）和蒸汽（3）；

③：公稱通徑（單位mm）:DN15-DN300④：結構形式：分為一體式（Z）和分體式（F）；

⑤：表頭類型：分為以下幾種：

N型：+12V或24V供電，輸出三線制脈沖信號；

A型：+24V供電，輸出二線制4-20mA

B型：內部鋰電池供電，現場顯示，無信號輸出；

C型：+24V供電，現場顯示，輸出二線制4-20mA；

D型：+24V供電，現場顯示，RS485通訊；

E型：+24V供電，現場顯示，Hart通訊；

F型：溫壓補償一體化，適用于飽和蒸汽；

G型：溫壓補償一體化，適用于過熱蒸汽和一般氣體；

⑥：防爆等級：分不防爆（N）和本安型（E1）、隔爆型（E2）；

⑦：耐壓等級：分常規（N）和高壓型（H）；

類似名稱有：渦輪流量計，氣體渦輪流量計，流量計，電磁流量計，渦街流量計，管道流量，氣體流量，流量計量

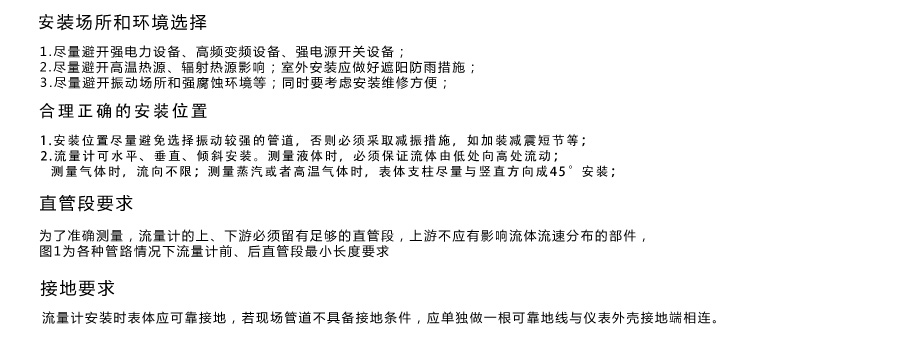

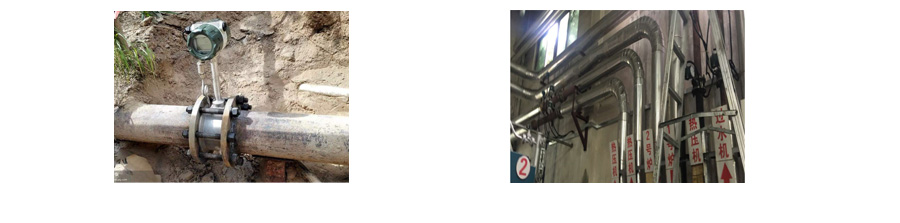

六、安裝說明：

流量計應安裝在水平、垂直、傾斜（流體流向自下而上）的與管徑相應的管道上。還應免安裝在有機械振動的管道上。流量計的上游和下游應配置一定長度的直管段，其長度應符合下表的要求。

上游管道形式

上游直管段長度

下游直管段長度

同心管全開閘閥

≥12DN

≥5DN

同心收縮全開閘閥

≥15DN

一個90°彎頭

≥20DN

同一平面二個90°彎頭

≥25DN

不同平面二個90°彎頭

≥40DN

調節閥、半開閘閥

≥50DN

直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采比傳感器通徑略大的管道，誤差要≤+3%，并不超過5mm。

1、流量計在水平管道上的安裝：測量氣體流量時，若被測氣體中含有少量的液體，流量計應安裝在線的較高處；測量液體流量時，若被測體中含有少量的氣體，流量計應安裝在管線的較低處。

2、流量計在垂直管道的安裝：測量氣體流量時，流量計可以安裝在垂直管道上若被氣體中含有少量的液體，氣體流應由下向上。測量液體流量時，液體流向應由下向上。

類似名稱有：渦輪流量計，氣體渦輪流量計，流量計，電磁流量計，渦街流量計，管道流量，氣體流量，流量計量

該公司產品分類： 超聲波明渠流量計 蒸汽流量計 質量流量計 電磁流量計 渦輪流量計 壓力變送器 導熱油流量計 渦街流量計 溫控儀表

LUGB渦街流量計

LUGB型渦街流量計
產品類型：流量計

　　渦街流量計是基于卡門渦街原理而研制成功的一種具有國際領先水平的新型流量計。自七十年代以來得到了迅速發展，據有關資料顯示，現在日本、歐美等發達國家使用渦街流量計的比例大幅度上升，己廣泛應用于各個領域，將在未來流量儀表中占主導地位，由于它具有其它流量計不可兼得的優點，是孔板流量計最理想的替代產品。 　　LUGB型渦街流量 傳感器適用于測量過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體、水和液體的質量流量和體積流量。·如企業生產車間，通過LUGB型渦街流量計測量：蒸汽，壓縮空氣、自來水等。得到實際流量值，可以核算在生產過程中成本。 ·如是能源供給企業，LUGB型渦街流量計為你提供能夠的能源消耗量，給你的能源消費結算提供有力數據。 ·如是環保部門，LUGB型渦街流量計可以測量廢水，廢氣。為你更好的凈化環境，更的利用資源，提供更好的參考值。

與國外其他同類產品相比：

·交貨快，成本低，維修方便。

與國內其他同類產品相比：

·成熟的制造流程，能夠在質量的同時，提供產量。 ·常用口徑，能夠在三天內交貨。 ·是本公司的主流產品，能夠提供更好的售后服務。 ·安裝非常方便，不需要附設導壓管，冬季沒有凍裂的麻煩。
功能特點
1.無可動部件，運行，性能較好，使用壽命長。 2.測量被測流體，不直接接觸傳感器，性能穩定。 3.輸出信號是與流量成正比的脈沖信號或輸出4~20mA標準電流信號。 4.壓力損失較少，故比差壓流量計具有節能特點。 5.測量量程比大，可達1：10。而差壓式只有1：3。 6.結構簡單而牢固，安裝方便，維修費用極少。
工作原理：

　　在測量管中垂直插入一個柱狀物時，流體通過柱狀物兩側就交替地產生有規則的旋渦(如圖所示)，這種旋渦列被稱為卡門渦街。卡門渦街的釋放頻率與流體的流動速度及柱狀物的寬度有關，可用下式表示：

f =St · v/d

式中 :　

f-卡門渦街的釋放頻率 St-系數（稱為斯特羅哈數） v-流速 d-柱狀物的寬度

　 卡門渦街釋放頻率f和流速v成正比，因此通過測量卡門渦街釋放頻率就可算出瞬時流量。斯特羅哈數是渦街流量計的重要系數。在曲線的St≈0.17的平直部分，旋渦的釋放頻率與流速成正比，所以檢出頻率f就可求得流速v，由v求出體積流量。
　　 KTLU系列渦街流量傳感器的旋渦釋放頻率是由旋渦交替地作用于檢測傳感器(探頭)上的應力通過在它內部的壓電元件來檢出的。

GR-LUGBlugb渦街流量計

 lugb渦街流量計

渦街流量計概述與工作原理

在特定的流動條件下，一部分流體動能轉化為流體振動，其振動頻率與流速（流量）有確定的比例關系，依據這種原理工作的流量計稱為流體振動流量計。目前流體振動流量計有三類：渦街流量計、旋進（旋渦進動）流量計和射流流量計。渦街流量汁（以下簡稱VSF）
在流體中設置旋渦發生體（阻流體），從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡曼渦街，如圖1所示。旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為U，旋渦發生體迎面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式
              f=SrU1/d=SrU/md                     （1）
式中 U1－－旋渦發生體兩側平均流速，m/s；
    Sr－－斯特勞哈爾數；
    m－－旋渦發生體兩側弓形面積與管道橫截面面積之比
渦街流量計性能特點與技術參數
可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響。　　不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓，　　安全防爆，適用于惡劣環境　　無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長　　采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上;　　溫壓補償一體化設計;　　電流輸出均為電隔離型,具有良好的共模干擾抑制能力;　　同時顯示流量值與累計流量值,不必輪流切換。　　采用抗振動探頭，消除外界振動影響！　‰娐凡捎帽砻尜N裝工藝，結構緊湊，性高！　〔捎梅煮w式信號轉換器，電纜最長10米。　　量程比寬達20：1　　儀表整體結構設計合理，動態測量范圍寬，壓力損失小　　表體采用不銹鋼材質，可適用于腐蝕性介質的測量；　　現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接；   【技術參數】    測量介質：　　液體、氣體、蒸汽    介質粘度：　　小于10cp    介質溫度：　　-50℃——+400℃    本體材料：　　1Cr18Ni9Ti（其他材料協議供貨）    傳感器密封：　石墨墊片（特殊根據要求）    環境溫度：　　-30℃——+80℃（特殊根據要求）    公稱直徑：　　管道式：DN15——DN300；　　插入式：DN200-2000mm    測量精度：　　液體:測量值的±0.5% 　　氣體：測量值的±0.5%    量程比：　　　10：1    壓力等級：　　PN25，PN40（高壓可特殊制造）    連接方式：　夾持式 DN15—DN300 　　法蘭式 DN15－－DN300插入式    DN200-DN2000    防爆形式：隔爆型　Ex dⅡBT4-T6 　　本安型　　Ex iaⅡCT4-T6 防護等級：　　IP67    轉換器殼體：　壓鑄鋁,上漆   供電電壓：　　12——36VDC或3.6V電池   輸出信號:　　兩線制4－－20mA電流輸出   現場顯示：　　可編程設定顯示瞬時流量、累積流量    通訊方式：　　RS485通迅



單位：江蘇淮安國潤儀表有限公司          地址：江蘇省金湖縣工業園區環城西路          電話：0517-86883876/86883676         傳真：0517-86993676          網址：http://www.jsyb123.com/         郵箱：gryb2000@163.com
該公司產品分類： 無紙記錄儀 有紙記錄儀 記錄儀表 磁性液位計 液體流量計 氣體流量計 旋進漩渦流量計 超聲波流量計 V錐流量計 橢圓齒輪流量計 玻璃轉子流量計 金屬管浮子流量計 孔板流量計 渦輪流量計 渦街流量計 電磁流量計 顯示儀表 壓力儀表 液位儀表 流量儀表

ORBLUGB安徽滁州ORBLUGB渦街流量計，安徽滁州空氣流量計

安徽滁州ORBLUGB渦街流量計，安徽滁州空氣流量計

LUGB寬量程渦街流量計測量精度高的詳細信息品牌/型號：青島奧博/ORB-LUGB類型：渦街流量計加工定制：是測量范圍：1-10000（m3/h）m3/h適用介質：氣體、液體、蒸汽工作壓力：1.6（MPa）MPa工作溫度：-40-420（℃）℃精度等級：1.0級公稱通徑：DN32-DN300（mm）mm-

安徽滁州ORBLUGB渦街流量計，安徽滁州空氣流量計

LUGB寬量程渦街流量計測量精度高渦街流量計包括：高溫型渦街流量計、寬量程渦街流量計、就地顯示型渦街流量計、插入式渦街流量計、溫壓補償渦街流量計。我公司渦街流量計均為法蘭連接，出廠時提供各種配件，如法蘭，螺栓等。渦街流量計主要用來測量飽和蒸汽，過熱蒸汽，普通蒸汽，還可以測量液體，如水等液體。如果所測介質溫度壓力溫度過高，則需要溫壓補償，為為分體顯示，即需要壓力變送器，流量積算儀（二次表），鉑電阻（溫度傳感器）以及法蘭等配件；若壓力溫度不高，則只需要表頭顯示，當然，這也看客戶的決定。用戶現場如果口徑很大，比如DN800,DN900以上的，采用法蘭連接成本太高，最好用插入式渦街流量計，以降低成本，插入式渦街流量計不論口徑大小價格都差不多。渦街流量計材質均為304不銹鋼

安徽滁州ORBLUGB渦街流量計，安徽滁州空氣流量計

LUGB寬量程渦街流量計LUGB寬量程渦街流量計是基于卡門渦街原理而研制成功的一種具有國際先進水平的新型流量計，廣泛應用于過熱蒸汽、飽和蒸汽、壓縮空氣、水和鹽堿等。LUGB寬量程渦街流量計/漩渦流量計解決了目前同類產品小流量信號難以處理，流量下限值偏高和測量范圍較窄的問題。該傳感器的流量下限和范圍度指標，在國內外產品中處于領先水平，并且嚴格執行國家行業標準（JB/T9249—1999）和計量檢定規程（JJG198—94），為當前的工業計量、能源管理和工程設計提供了一種符合我國專業水準的新型流量計量產品。

安徽滁州ORBLUGB渦街流量計，安徽滁州空氣流量計

LUGB寬量程渦街流量計獨具特點：

完整的傳感器通徑，具有10mm－－500mm的20種不同通徑的傳感器；

可遠距離傳輸流量信號，并能與計算機連網，實現集中管理。

安徽滁州ORBLUGB渦街流量計，安徽滁州空氣流量計

LUGB寬量程渦街流量計/漩渦流量計一般特點：

1、最小流量值低、流量范圍大；

2、結構簡單，無運動磨損部件；

3、測量精度高，阻力損失小；

4、安裝方便，維修簡易。

安徽滁州ORBLUGB渦街流量計，安徽滁州空氣流量計

該公司產品分類： 電動調節閥 電磁閥，壓力儀表 橢圓齒輪流量計，磁翻板流量計 阿牛巴流量計，插入式流量計 其他流量計，設備等 工業爐，燒結爐，馬弗爐 液位計，液位儀 孔板流量計，V錐流量計 電磁流量計 渦輪流量計 渦街流量計

LUGB渦街流量計

技術性能

工況流量范圍簡表：單位（m3/h）

流量

口徑

液體流量范圍

氣體流量范圍

飽和蒸汽流量范圍

最小流量

最大流量

最小流量

最大流量

最小流量

最大流量

DN25

0.9

14

8.3

110

13

1500

DN40

2.5

35

26

300

25

4400

DN50

3.3

55

36

480

40

6800

DN80

8.0

150

90

1300

100

19000

DN100

14

240

140

2000

160

29000

DN125

22

220

250

2500

350

35000

DN150

38

450

290

4100

350

66000

DN200

70

850

620

7500

620

118000

DN250

130

1300

700

12500

970

185000

DN300

180

2000

920

16500

1400

267000

三、工作特點

結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。安裝簡單，維護十分方便。 檢測傳感器不直接接觸被測介質，性能穩定，壽命長。 輸出是與流量成正比的脈沖信號，無零點漂移，精度高。 測量范圍寬，量程比可達1：10。 壓力損失較小，運行費用低，更具節能意義。 在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。 應用范圍廣，蒸汽、氣體、液體的流量均可測量。 檢定周期為二年。

LUGB型旋渦流量傳感器應用內徑范圍為25-300mm（滿管式），KTLUI型插入式渦街流量傳感器應用內徑范圍為350-1200mm（插入式）,滿管式測量液體精度為1%，測量蒸汽和氣體精度為1.5%，插入式測量液體精度為2%，測量蒸汽和氣體精度為2.5%，被測介質溫度為-20~150℃、-40~250℃、+100~350℃（僅管式），輸出信號為三線制電壓脈沖，三線制4-20mA、二線制4-20mA

四、基本結構和安裝尺寸

流量計由表體、支柱和放大顯示裝置組成。有兩種與管道連接的方式，即法蘭卡裝方式和法蘭連接方式。表1、表2為有關參考尺寸。



          表1  法蘭連接參考尺寸

DN

L

H

D1

D

螺栓

只數

80

255

375

160

200

M16*70

8

100

280

410

190

235

M20*70

8

150

330

475

250

300

M24*80

8

200

380

535

310

360

M24*80

12

250

430

600

370

425

M27*90

12

300

480

660

430

485

M27*90

16

表2  法蘭卡裝參考尺寸

DN

L1

L2

D

H

配無縫鋼管

25

80

115

110

430

Ф32*3.5

40

106

145

150

475

Ф49*4.5

50

106

145

160

485

Ф60*5

80

106

155

205

520

Ф91*5.5

100

106

155

235

550

Ф111*5.5

125

140

190

250

570

Ф134*7

150

153

205

280

600

Ф163*6.5

200

173

230

340

660

Ф212*6

250

183

250

390

710

Ф262*6

300

185

250

450

760

Ф327*13.5

LUGB渦街流量計

產品規格︰1。測量介質：氣體，液體，蒸氣2？趶揭格：    2.1）法蘭夾裝式口徑：25、40、50、65、80、100mm   2.2）法蘭連接式口徑：100、125、150、200mm   2.3）插入式口徑：150~2,000mm3。流量測量范圍：   3.1）正常流速范圍：      3.1.a）氣體：5~50m/s      3.1.b）液體：0.5~7m/s   3.2）正常流量范圍：詳見下表4。測量精度：   4.1）法蘭（包括夾裝）：1.5%，2.0%，2.5%   4.2）插入式：1%   4.3）工業管道插入式：2.5%5。被測介質溫度：   5.1）常溫：-25~+100℃   5.2）高溫：-25~+150℃或-25~250℃6。管道工作壓力：1.6、2.5、4.0Mpa7。輸出信號：   7.1）脈沖電壓輸出：VP-P=8~10V，VL-L=0.7~1.3V （防爆型：VP-P=4~5V，VL-L=0.7~1.3V）   7.2）脈沖電流輸出：Ip=20mA，IL=4mA   7.3）標準電流輸出：DC4~20mA, 負載電阻小于600ohm，電源24V8。儀表使用環境：溫度 -25~+55℃，濕度 5~90%RH9。材質：表體SUS304，轉換器外殼為鋁合金，SUS316L可選購10。電源：DC12V或DC24V±10%，或內置鋰電池3.6V 7.5Ah ＊211。防爆等級：本安型iaIICT1-T512。防護等級：IP65
產品優點︰1）輸出信號不受流體的溫度壓力、密度成份等影響，并與流體流速成正比。2）感測元件不接觸介質，性高3）無可動部件，結構簡單、牢固4）測量范圍寬，精度高。5）壓損小，節能顯著
產品描述

LUGB系列渦街流量變送器，主要用于工業管道流體介質的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此性高，維護量小。儀表常數能穩定。插入式儀表在管道的插入口安裝，球閥則可進行不斷流裝卸。以便在臟污介質中運行時定期清洗和維修。本儀表采用壓電應力式傳感器，性高，可在-20℃至+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較、理想的流量儀表。

LUGBLUGB渦街流量計

LUGB 型旋渦流量計是利用液體振動原理而開發的一種新型流量計，廣泛應用在石油、化工、冶金、造紙等行業流體的計量，該流量計無可動部件，性強、精度高、壽命長，可在很寬的流量范圍內精確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。二、工作原理當流體以一定流速流經設置在流場中的旋渦發生體時，在柱體的下游產生一對交替出現的而且排列整齊的渦列（渦街），先在柱體的一側產生，繼而在柱體的另一側產生。這一產生旋渦的理論首先由卡門（Karman）提出，命名為卡門渦街，并給出了頻率與流速的關系式，其中系數被命名為斯特羅哈爾數。三、技術參數序號 項目 主要性能指標1 公稱通徑DN(mm) DN10-DN3002 流量范圍（m3/h) 0.2-16003 度等級 1 級；（經非線性修正可達0.5 級）4 量程化 10：15 重復性 ＜基本誤差限的1/36 工作壓力（MPa) 1.0、1.6、2.5、4.0、6.4、10、16、25、327 表體材料 不銹鋼8 介質溫度（℃） -30～1209 壓力損失（MPa） △P＝1.2×P×V×10-610 顯示方式 就地顯示、遠傳顯示100m11 輸出信號 ①1 脈沖 ②2 模擬4-20mA ③3RS485 接口12 供電方式內裝電池：3V DC外接電源：（6～24）V DC（無原則信號外輸時）13 環境條件 溫度：-30℃～55℃；濕度：5%～95%；大氣壓力：96KPa～106KPa14 適用介質 液體15 防爆等級 Ex dⅡBT416 執行標準企業標準：JB/T 9249-1999 檢定規程：JJG 198-1994《速度式流量計檢定規程》

最新產品

熱門儀器： 液相色譜儀 氣相色譜儀 原子熒光光譜儀 可見分光光度計 液質聯用儀 壓力試驗機 酸度計（PH計） 離心機 高速離心機 冷凍離心機 生物顯微鏡 金相顯微鏡 標準物質 生物試劑
